I verden af mekanisk kraftoverførsel tilbyder få enheder den samme kombination af enkelhed, kompakthed og momentmultiplikation som en hastighedsreduktion af snekkegear . Uanset om du er ingeniørstuderende, vedligeholdelsestekniker eller hobbymand, der bygger din første automatiserede maskine, vil forståelsen af denne væsentlige komponent hjælpe dig med at træffe bedre design- og indkøbsbeslutninger.

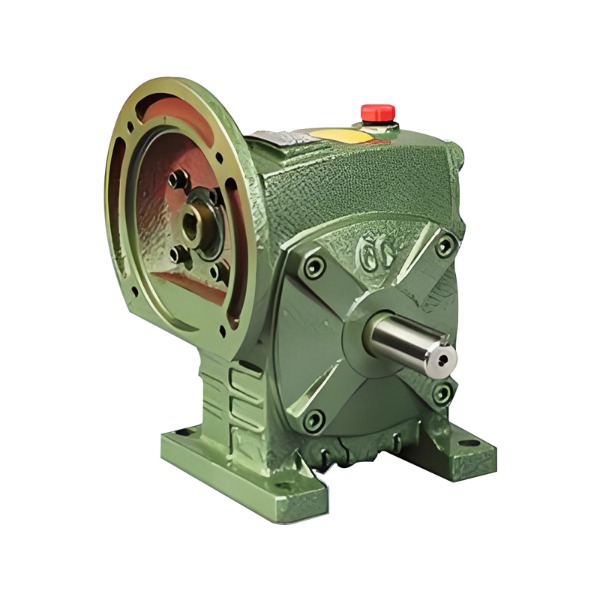

En snekkegearhastighedsreduktion er en mekanisk enhed, der reducerer omdrejningshastigheden, mens drejningsmomentet øges. Den består af to hovedelementer: en snekke (som ligner en skrue) og et snekkehjul (et tandhjul med skrueformede tænder). Ormen er den drivende komponent; snekkehjulet er den drevne komponent.
I modsætning til konventionelle geartog, hvor akslerne er parallelle, overfører en snekkegearhastighedsreduktion typisk bevægelse mellem vinkelrette, ikke-skærende aksler. Denne retvinklede konfiguration sparer plads og muliggør kompakte maskindesign.
Driftsprincippet er vildledende enkelt. Når ormen roterer, skubber dens spiralformede tråde mod tænderne på ormehjulet. Fordi ormens tråd i det væsentlige er et kontinuerligt, skrånende plan viklet rundt om en cylinder, fremfører hver fuld rotation af ormen kun en tand (eller en brøkdel af en tand).
Denne geometri skaber et højt reduktionsforhold i et enkelt trin. For eksempel, hvis ormen har en enkelt start (én kontinuerlig gevind), flytter en hel omgang af ormen ormehjulet med en tand. Hvis hjulet har 50 tænder, roterer udgangsakslen med 1/50 af indgangshastigheden.
Vigtige mekaniske adfærd:
Vigtigt: Ikke alle snekkedrev er selvlåsende. Den selvlåsende tilstand afhænger af ledningsvinklen og friktionskoefficienten. En tommelfingerregel: en ledningsvinkel under ca. 5-6 grader giver generelt selvlåsende adfærd.
At forstå delene hjælper med fejlfinding og valg. Nedenfor er en simpel opdeling:
| Komponent | Funktion |
|---|---|
| Orm (input) | En hærdet stålaksel med spiralgevind; forbindes til motoren. |
| Snekkehjul (udgang) | Et bronze- eller messinggear, der går i indgreb med ormen; reducerer hastigheden og øger drejningsmomentet. |
| Boliger | Omslutter gearsættet, holder smøremiddel og opretholder akslens justering. |
| Lejer | Understøt indgangs- og udgangsaksler, hvilket reducerer friktion og slid. |
| Tætninger og pakninger | Undgå lækage af smøremiddel og hold forurenende stoffer ude. |
| Smøresystem | Normalt oliebad eller tvungen cirkulation; afgørende for varmeafledning. |
Materialevalget er bevidst: ormen er lavet af hårdt stål, mens hjulet er blødere bronze. Denne forskelligartede materialeparring reducerer galning og gør det muligt for det blødere hjul at tilpasse sig en smule til ormen, hvilket forbedrer kontaktområdet og belastningsfordelingen.
En af de definerende egenskaber ved en snekkegearhastighedsreducer er evnen til at opnå høje reduktionsforhold i et kompakt rum. Enkelttrinsenheder tilbyder normalt forhold fra 5:1 til 100:1. To-trinsenheder kan overstige 1000:1.
Denne høje reduktion kommer dog med en afvejning: effektivitet. Fordi ormen glider mod hjulet i stedet for at rulle, er friktionstabene betydelige. Typiske effektivitetsintervaller er:
Til sammenligning kan en tandhjulsreduktion med lignende forhold opnå 95 % effektivitet, men den vil ikke tilbyde selvlåsning eller det samme kompakte retvinklede layout.
Ingeniører og designere vælger snekkegearhastighedsreducere for flere håndgribelige fordele:
Høj reduktion i et enkelt trin
Andre geartyper har ofte brug for to eller tre trin for at matche reduktionen af et snekketrin. Dette reducerer antallet af dele, monteringstiden og den samlede udstyrsstørrelse.
Retvinklet kraftoverførsel
Når en motor skal monteres vinkelret på den drevne aksel, løser en snekkegearhastighedsreducer layoutproblemet uden yderligere koniske gear eller komplekse beslag.
Selvlåsende evne
I løfteapplikationer (f.eks. elevatorer, donkrafte, transportbåndshældninger) forhindrer den selvlåsende funktion omvendt rotation, når strømmen afbrydes. Dette fungerer som en mekanisk bremse, hvilket øger sikkerheden.
Støjsvag og jævn drift
Det kontinuerlige glidende indgreb producerer mindre vibrationer og støj sammenlignet med nogle andre geartyper, især ved moderate hastigheder.
Overbelastningstolerance
Små forskydninger eller kortvarige overbelastninger tolereres bedre, fordi snekkehjulsmaterialet (bronze) kan deformeres elastisk uden skørt svigt.
Ingen teknologi er perfekt. En snekkegearhastighedsreduktion har flere begrænsninger, der skal tages med i systemdesignet.
Lavere effektivitet
Som nævnt reducerer friktion effektiviteten, især ved højere forhold. Dette betyder, at mere energi går tabt som varme, hvilket kan kræve yderligere køling i kontinuerlige applikationer.
Varmeudvikling
Overdreven varme nedbryder smøremidlet og kan beskadige tætninger eller forårsage termisk udvidelse af komponenter. Ingeniører skal beregne termiske effektgrænser, ikke kun mekaniske drejningsmomentgrænser.
Begrænset indgangshastighed
Høje indgangshastigheder (over 3000–4000 rpm) kan føre til overophedning og hurtigt slid. Snedreducere er bedst egnede til moderate inputhastigheder fra AC-motorer, servomotorer eller hydrauliske motorer.
Modreaktion
Selvom snekkedrev kan fremstilles med lavt slør (præcisionskvaliteter), har standard kommercielle enheder højere slør end højkvalitets tand- eller planetgearkasser. Dette har betydning for præcise positioneringsapplikationer som CNC-drejeborde.
Du støder på snekkegearhastighedsdæmpere i mange hverdags- og industrimaskiner. Nedenfor er almindelige eksempler grupperet efter funktion.
| Anvendelsesområde | Typisk brugstilfælde |
|---|---|
| Materialehåndtering | Transportbåndstræk, palleteringsmaskiner, løfteborde |
| Automotive | Elruder, sædejusteringer, styresystemer |
| Industrielle maskiner | Blandere, omrørere, indekseringsborde, emballeringsudstyr |
| Løfteudstyr | Taljer, spil, donkrafte, sakseløftere |
| Landbrug | Kornsnegle, foderblandere, vandingsanlæg |
| Porte og barrierer | Bomporte, skydeporte, parkeringsbarrierer |
I hvert af disse eksempler er nøglekravet normalt højt drejningsmoment ved lav hastighed, nogle gange med et selvlåsende krav eller pladsbegrænsninger.
At vælge den rigtige enhed til din maskine involverer mere end blot forhold og drejningsmoment. Følg denne logiske rækkefølge:
Trin 1 – Definer input- og outputkrav
Trin 2 – Bestem servicefaktoren
Baseret på typen af belastning (ensartet, moderat stød, kraftigt stød) og daglige driftstimer. Multiplicer dit krævede drejningsmoment med servicefaktoren for at få designet drejningsmoment.
Trin 3 – Tjek forholdet
Divider indgangshastighed med udgangshastighed. Vælg det nærmeste tilgængelige standardforhold.
Trin 4 – Bekræft termisk kapacitet
Sørg for, at reduktionsventilen kan aflede varme uden at overskride den tilladte temperaturstigning. Hvis ikke, overvej en større enhed, ekstern køling eller tvungen smøring.
Trin 5 – Bekræft monteringsretningen
Snedreducere er ofte fyldt med olie til et bestemt niveau. Montering på hovedet eller i en ikke-standard vinkel kan kræve specielle smøremodifikationer.
Trin 6 – Tjek selvlåsningskravet
Hvis forebyggelse af tilbagekørsel er kritisk, skal du bekræfte med producenten, at den valgte ledningsvinkel og friktionstilstand sikrer selvlåsning under din belastning og driftstemperatur.
Korrekt smøring er den vigtigste enkeltfaktor for levetiden af en snekkegears hastighedsreduktion. Glidekontakten genererer varme- og forskydningsspændinger, som almindelige gearolier måske ikke kan modstå.
Vejledning til valg af smøremiddel:
Vedligeholdelsestjekliste:
Tegn på problemer omfatter: overdreven varme i huset (over 200°F / 93°C), øget vibration eller en mørk, brændt lugt fra smøremidlet.
Q1: Er en snekkegearhastighedsreduktion reversibel?
A: Ikke normalt. De fleste standardenheder kan ikke køres tilbage på grund af selvlåsning. Specielle lavfriktionsdesigns (f.eks. med rullelejer på snekken) kan vendes, men de er mindre almindelige.
Q2: Hvorfor er ormehjul lavet af bronze?
A: Bronze har fremragende anti-galning egenskaber mod hærdet stål, plus god formbarhed og korrosionsbestandighed. Aluminiumsbronze eller fosforbronze er typiske valg.
Q3: Kan jeg bruge en snekkegearhastighedsreduktion til kontinuerlig drift?
A: Ja, men du skal beregne den termiske vurdering. Til 24/7 drift skal du vælge en større rammestørrelse end den rene mekaniske momentberegning antyder, eller tilføj tvungen køling.
Q4: Hvad er forskellen mellem en orme reduktion og en planetarisk reduktion?
A: En planetreduktion giver højere effektivitet og lavere tilbageslag, men mangler selvlåsning og er generelt dyrere for høje reduktionsforhold. En orm-reducer er enklere, selvlåsende og mere kompakt til retvinklede applikationer.
En snekkegears hastighedsreduktion er en robust, kompakt og alsidig løsning til at reducere hastigheden, mens drejningsmomentet multipliceres - især når du har brug for et retvinklet layout eller passiv tilbageløbsbeskyttelse. Selvom dens effektivitet er lavere end nogle andre geartyper, gør fordelene ved høj enkelttrinsreduktion, støjsvag drift og iboende selvlåsning det uundværligt i industrier lige fra materialehåndtering til bilsystemer.
Når du vælger en enhed, skal du fokusere på tre kritiske faktorer: reduktionsforhold, termisk kapacitet og smøretype. Med korrekt udvælgelse og vedligeholdelse vil en kvalitetsreducer for snekkegears hastighed give mange års pålidelig service.
