Snekkegear transmission er en grundlæggende teknologi inden for mekanisk kraftoverførsel, som er meget udbredt på tværs af industrier, der kræver høje reduktionsforhold i kompakte rum. I modsætning til konventionelle skrue- eller cylindriske gearsystemer er en snekkegearkasse afhængig af en unik glidevirkning mellem en snekke (skrue) og et snekkehjul (gear). Dette design muliggør retvinklet drejningsmomentoverførsel, ofte med et enkelt reduktionstrin, samtidig med at det tilbyder iboende fordele såsom støjreduktion og selvlåsende evner.

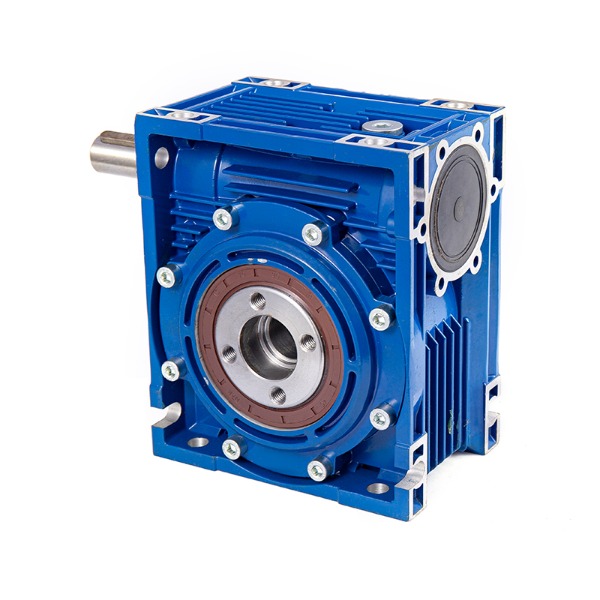

En snekkegearkasse består af primære komponenter: den hærdede stålsnekke (indgang) og bronze- eller støbejernssnekkehjulet (output). Ormen har et eller flere skrueformede fundet, der går i indgreb med hjulets tænder. Når ormen roterer, skubber dens tråde hjultænderne, hvilket får hjulet til at dreje. Ormens akse er vinkelret på hjulets akse, hvilket skaber en 90-graders drivkonfiguration.
Den vigtigste mekaniske egenskab er, at bevægelse primært overføres fra ormen til hjulet, men ikke let vendes. Dette opstår, fordi friktionsvinklen mellem glidefladerne typisk overstiger snekkens blyvinkel, hvilket skaber en selvlåsende effekt. Dette gør transmission af snekkegearkasser ideel til hejseværker, lifte og transportsystemer, hvor lastholderen er kritisk.
At forstå fordele og ulemper hjælper ingeniører med at vælge passende køreløsninger. Nedenfor er en kort oversigt:
| Feature | Fordel | Begrænsning |
|---|---|---|
| Reduktionsforhold | Op til 100:1 i et enkelt trin | Lavere effektivitet (50–85 %) i forhold til skrueformede gear |
| Støjniveau | Meget stille drift | Kæver præcis smøring |
| Selvlåsende | Forebygger tilbagekørsel i mange designs | Ikke pålidelig under vibrationer eller høj hastighed |
| Momenttæthed | Højt drejningsmoment i lille kuvert | Generer mere varme |
| Levetid | Lang, hvis den er korrekt vurderet | Bronzehjulslid med dårlig smøring |
På grund af deres kompakte form og høje reduktionsforhold optræder transmissionssystemer med snekkegearkasser i adskillige sektorer:
Når man vælger en snekkegearkasse til en specifik opgave, bør ingeniører vurdere:
| Parameter | Overvejelser |
|---|---|
| Indgangshastighed | Højere hastigheder (>1500 rpm) reducerer effektiviteten og øger den termiske belastning |
| Udgangsmoment | Skal integrerede servicefaktorer for stødbelastninger eller hyppige startere |
| Center afstand | Bestemmer samlet størrelse og drejningsmomentkapacitet |
| Gearforhold | Standardforhold: 5:1, 10:1, 20:1, 30:1, 40:1, 50:1, 60:1 |
| Smøringstype | Syntetiske PAO eller mineralolier med EP-additiver |
| Monteringsposition | Fod-, flange- eller akselmonteret; påvirker oliestandsdesignet |
Glidningen i en snekkegearkasses transmission genererer mere friktion end rullende kontaktgear. Effektiviteten midlets høj grad af forsyning og smøremidlers viskositet. For single-start orme (lav blyvinkel) kan effektiviteten falde til 50-60 % men selvlåsning er mere pålidelig. Multi-start orme (flere fundet) forbedrer effektiviteten til 75-85%, men reducerer eller eliminerer selvlåsning.
For at styre termisk output designer producenter ofte huse med køleribber eller integrerer ventilatorkøling til kontinuerlige applikationer. Korrekt olievalg og skiftintervaller er kritiske, da nedbrudt smøremiddel accelererer slides på bronzehjul.
Korrekt montering forlænger levetiden. Nøgleretningslinjer omfatter:
Justering: Forskydning mellem indgangs- og udgangsaksler forårsager ujævn tandkontakt og for tidlig fejl.
Justering af slør: Nogle transmissionsdesign med snekkegearkasser tillader centerafstandsjustering for at kompensere for slid.
Udluftningsposition: Installer udluftningen på det højeste punkt i den endelige monteringsretning for at forhindre olielækage.
Indledende indkøring: En kort indkøringsperiode (2-4 timer ved 50 % belastning) anbefales før fuld belastning.
Olieskifteplan: Skift først efter 100-200 timer (ved ny gearkasse), derefter hver 2500 timer eller årligt.
Q1: Er en snekkegearkasse altid selvlåsende?
Nej. Selvlåsning af friktionskoefficient, blyvinkel og overfladefinish. Som en tommelfingerregel giver enkeltstartssnekke med blyvinkler under 5-6° selvlåsning under statiske forhold. Multi-start orme eller højeffektive designs selvlåser sjældent. Bekræft altid med producentens data.
Q2: Hvorfor er snekkehjul almindeligvis lavet af bronze?
Bronze har fremragende anti-anfaldsegenskaber mod hærdet stål og kan indlejre små snavs uden at beskadige ormen. Dens lave friktionskoefficient under grænsesmøring er afgørende for glidekontakten i en snekkegearkasse.
Spørgsmål 3: Kan en gearkasse med snekkegear køres tilbage manuelt?
I selvlåsende design er tilbagekørsel umuligt eller kræver meget højt omvendt drejningsmoment. For ikke-selvlåsende modeller kan manuel omvendt rotation være mulig, men det anbefales ikke uden bremsesystemer på grund af ukontrolleret acceleration.
Q4: Hvad er den typiske levetid for en gearkasse med snekke?
Med korrekt smøring og inden for nominelle belastninger er 15.000–25.000 driftstimer almindeligt, før der opstår væsentligt effektivitetstab. Hjulslid er den sædvanlige begrænsende faktor. Periodisk tilbageslagsmåling hjælper med forudsige resterende levetid.
Q5: Hvordan øger jeg effektiviteten af et eksisterende snekkegear?
Skift til et syntetisk polyalphaolefin (PAO) eller polyglykol smøremiddel designet til snekkegear. Sørg for, at oliestanden er korrekt. Reducer indgangshastigheden, hvis det er muligt. Bemærk dog, at højere effektivitet normalt reducerer selvlåsende evne.
